  • OptiView XG 网络分析平板电脑

    产品型号:OPVXG OPVXG-10G OPVXG-PRO OPVXG-EXPT

    品      牌:NetScout

     结合 nGeniusONE 使用,OptiView XG 可提供从接入层到数据中心的基础设施诊断

    全功能网络基础设施分析仪 – 功能强大的无线和有线网络发现和故障诊断

    快速查找网络基础设施的根本原因 - 相关性能问题

    无需到现场即可诊断远程站点 – 使用远程用户界面进行协同诊断
  • 型号介绍

  • 详细参数

  • 型号/选件

  • 资料下载

  • 演示视频



            OptiView XG   便携式网络分析仪

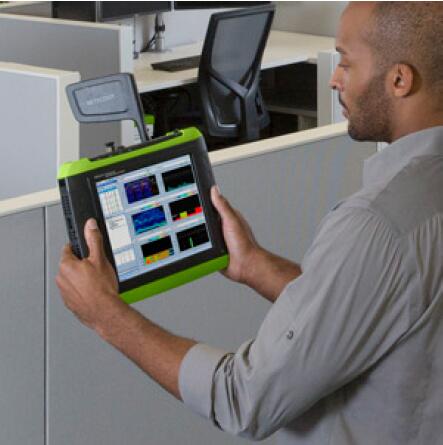

无线分析

● 利用获奖的 AirMagnet WiFi Analyzer、Spectrum XT、Survey and Planning 工具和 AirMagnet Spectrum ES™ 室内无线网络部署,您可以分析 802.11a/b/g/n/ac WLAN 环境。

● 查找可能危害您的网络安全的恶意客户端和接入点
● 识别并发现影响您的 WLAN 性能的射频 (RF) 干扰源
● 快速解决 WLAN 性能问题 — 配置问题、同信道干扰、缓慢客户端
● 无线 LAN 控制器的发现和查询功能提供有关整个站点无线网络的信息

● 自动创建有线和无线基础设施的详细映射,包括 AP、WLC 和无线客户端。

● 完全支持整个 WLAN 生命周期 — 计划、部署、故障排除和保护802.11a/b/g/n/ac WLAN



网络基础设施分析

● 独特的路径分析可提供用户和网络资源之间的路径的图形化视图,并直观显示该路径中的性能数据或主要链路和设备的问题

● 自动有线和无线网络映射 — 通过 OptiView 强大的发现引擎,用户能够以灵活的拓扑图界面与网络交互,直观地查看网络配置和拓扑问题

● 通过采集和监控粒度数据(而非通过典型的网络管理系统采集的聚合数据)查看间歇性问题。

● 自动检测网络问题,建议解决流程

● 检测 VMware® 环境的性能,包括管理程序可用性、接口利用率以及资源使用水平

● 实时发现引擎可发现并跟踪多达 30,000 台设备 — 主机、电话、交换机、路由器、接入点和服务器等




流量和数据包分析



● 解决难以处理的应用程序问题时,确保数据包捕获线速高达 10 Gbps 且零丢

● 顺序存储到磁盘功能可让OptiView XG 分析仪捕获的多个数据包按顺序存储在的内部磁盘或外部存储设备中,进而实现长期捕获或多触发事件的捕获,以确保您能够捕获到成功分析所需的所有数据包。
● 以图形的方式直观显示捕获的流量,并借助强大的深入分析功能,提高根本原因分析的速度
● SPAN 或 TAP 实时流量分析可显示活跃的主机、活跃的会话、首要协议— 迅速了解谁正在使用您的带宽
● 直接在线(高达 1 Gbps)实时查看流量或捕获线速,无需外部接头,节省时间和精力


性能测试

● 检测高达 10 Gbps 的网络的带宽、延时、抖动、丢包、测试 QoS 和可用性方面的端对端性能

● 在运行速度情况下(低于线速)的测试结合路径分析,揭示网络瓶颈,提高故障诊断速度

● 服务级别测试和多个测试流(多达 8 个同步)可确保您整个网络 QoS 的可用性和性能(不论运营商链路是否支持 QoS )

● 故障排除网络瓶颈、验证新的架构、以及评估网络新的技术或应用程序部署,测试服务提供商 SLA 和端对端 QoS

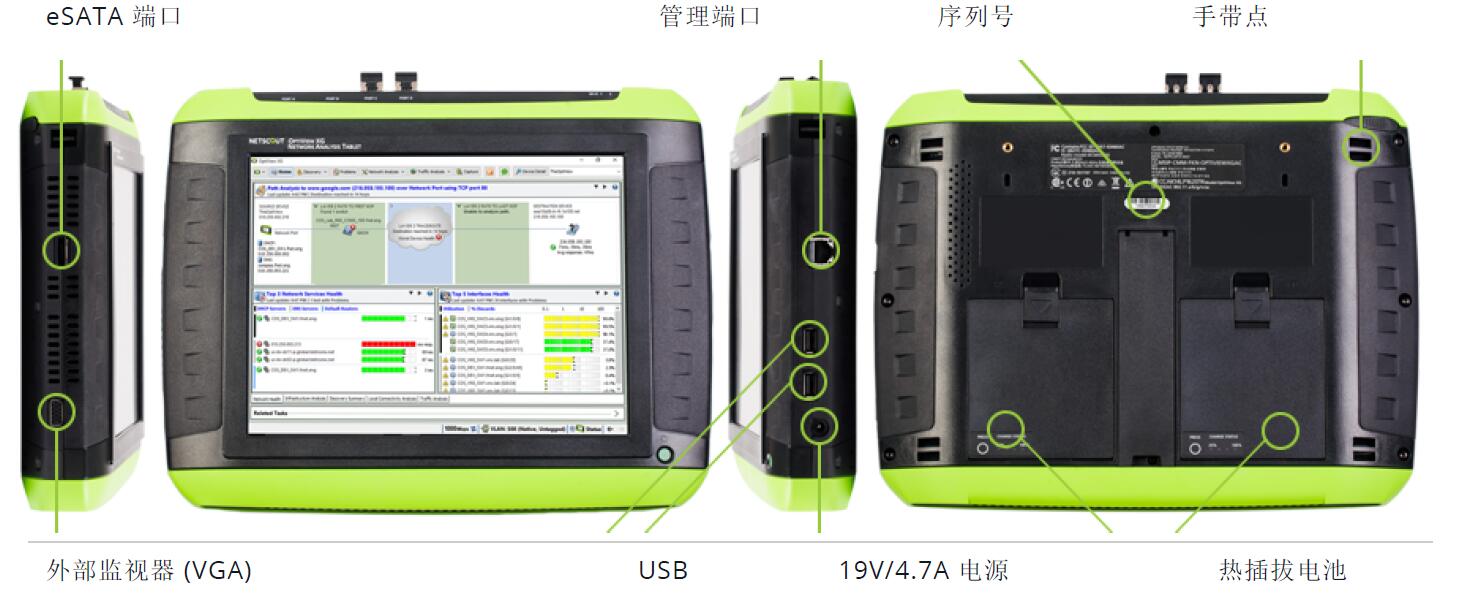

端口丰富








物理规格
体积 (高、宽、深) 9.45英寸 x 12.43英寸 x 2.03英寸 (240 毫米 x 315.7 毫米 x 51.6毫米)
重量 5.6 磅(2.5 公斤),带电池;4.5 磅(1.8 公斤),无电池
显示屏 彩色有源矩阵 TFT LCD、1024 x 768 像素、LED 背照灯、带2触点的触摸屏
安全性 背板上的 Kensington® 安全插槽,用于安全线缆连接
环境规格
工作温度* 10°C 至 30°C(50°F 至 86°F) ,相对湿度达 95% 。0°C 至 50°C(32°F 至 122°F),相对湿度达 75%
贮存温度 -40°F 至 +160°F(-40°C 至 +71°C)
冲击和振动 符合 3 类设备的 MIL-PRF-28800F 要求
安全 EN 61010-1 2nd Edition
海拔高度** 4600 米(15000 英尺),电池供电
电气规格
AC 适配器输入 100 V – 240 V, 50/60 Hz, 1.5 A
AC 适配器输出 19 VDC,4.74 A,90 W
电池* 两个用户可更换、可充电 的 45 瓦特时锂离子电池组。
电池工作时间 2小时(标准—禁用/关闭网络在测试端口进行 WLAN 扩展分析可延长约四个小时)
电池充电时间* 3 小时(典型)充电时间取决于电池的剩余电量
系统规格
操作系统 Window 7 Professional 版,64 位,Service Pack 1
PC — 处理器 Intel® Core™ Duo CPU U9300 @ 1.2GHz
PC – RAM 4 GB
捕获缓冲区 4 GB



端口
网络分析端口 2 RJ-45 10/100/1000BASE-T 以太网、小型可插拔 (SFP) 100/1000BASE-X 以太网、增强型小型可插拔 (SFP+) 10GBASE-X 以太网
管理端口 RJ-45 10/100/1000BASE-T 以太网
支持的 SFP 模块 1000BASE-SX – 850 nm(标准)
100BASE-FX – 1300 nm
1000BASE-LX – 1310 nm
1000BASE-ZX – 1550 nm
支持的 SFP+ 模块 10GBASE-SR – 850 nm(标准)
10GBASE-LR – 1310 nm
10GBASE-LRM – 1310 nm
容差 RJ-45 端口最大能够承受 100 伏特
USB 端口 三个 USB 2.0 端口
eSATA 端口 eSATA 端口用于连接外接硬盘
视频端口 标准的 VGA 端口,用于连接监视器或投影仪
电缆
线缆类型 100 Ohm UTP 和 ScTP 类别 5、5E、6,ISO/IEC 等级 C、D、E
线缆长度测量 可测量的线缆长度从 3 英尺(0.9 米)到 500 英尺(152米)。
精度:± 6 英尺(± 2 米)
长度测量以所选线缆类型的额定传播速度 (NVP) 为基础

无线网络连接规范

无线天线
内部无线天线 7 根内置 2.4 GHz、1.1 dBi 峰值、5GHz、
3.2 dBi 峰值天线。
外置全向天线 WLAN 全向天线,2.4 GHz 和 5 GHz
802.11 A/B/G,50 Ω.增益:2.1 dBi (2.45 GHz)
2.4 dBi (4.9 GHz)、2.6 dBi (5.25 GHz)、2.5 dBi (5.875 GHz)
外置定向天线 天线,频率范围 2.4 – 2.5 和 4.9 – 5.9 GHz
2.4 GHz 频带的最小增益为 5.0 dBi 峰值,以及 5 GHz 频带的 7.0 dBi 峰值
外置天线连接器 反向 SMA
无线适配器
数据传输率 11a:6/9/12/24/36/48/54 Mbps
11b:1/2/5.5/11 Mbps
11g:6/9/12/24/36/48/54 Mbps
11n (20 MHz):MCS0-23,达 216 Mbps
11n (40 MHz):MCS0-23,达 450 Mbps
工作频率 2.4000 ~ 2.472 GHz(工业、科学、医学频带)5.180 ~ 5.825 GHz
安全性 64/128 位 WEP 密钥、WPA、WPA2、802.1x
传送输出功率
(容差:± 1.5 dBm)
802.11b:18 dBm
802.11b:18 dBm
802.11g:17 dBm
802.11a:11 dBm
802.11n:2.4 GHz:17 dBm
802.11n:5 GHz:13 dBm
接收灵敏度
(容差:± 2 dBm)
802.11a:10% PER -78 dBm
802.11b:8% PER -90 dBm
802.11g:10% PER -80 dBm
802.11n:2.4 GHz 10% PER
-72 dBm@HT20
-70 dBm@HT40
802.11n:5 GHz 10% PER
-70 dBm@HT20
-63 dBm@HT40
功耗(典型) 传送(传统模式、HT 20 模式):870 mA @5 GHz、700 mA @2.4 GHz
传送(HT40 模式):900 mA @5 GHz、750 mA @2.4 GHz
接收(传统模式、HT20 模式):550 mA @5 GHz、520 mA @2.4 GHz
接收(HT40 模式):610 mA @5 GHz、600 mA @2.4 GHz

标准及合规规范

所支持的网络标准
IEEE 10BASE-TX、IEEE 100BASE-TX、
IEEE 1000BASE-TX、IEEE 1000BASE-X、
IEEE 10GBASE-X
RFC:1213, 1239, 1285, 1512, 1513, 1643, 2108, 2115, 2127, 2515, 2819, 3592, 3895, 3896, 4188,4502
合规声明
EMC 符合 IEC/EN61326-1:2006 的 A 类标准
安全 符合 IEC/EN 61010-1:2001,CAN/CSA C22.2 No. 61010-1-04、ANSI/UL 61010-1:2004, EN/IEC 60825-1:2007、EN/IEC 60825-2:2004+ A1:2007 标准
电话* OptiView XG 并非设计用于连接电话网络
OptiView XG 并非设计用于连接 ISDN 线路





型号/名称 说明
OPVXG OptiView XG 网络分析平板电脑,1Gbps (仅在已认证 XG 无线网络的国家可售)
OPVXG-10G OptiView XG 网络分析平板电脑,10Gbps (仅在已认证 XG 无线网络的国家可售)
OPVXG-LAN OptiView XG 网络分析平板电脑,1Gbps,仅支持有线网络
OPVXG-LAN-10G OptiView XG – 网络分析平板电脑,10 Gbps,仅有线型
OPVXG-WL-PRO OptiView XG – 配备 AirMagnet WiFi Analyzer 和 Spectrum XT Spectrum Analyzer 的无线分析平板电脑
OPVXG-WL-PROPLUS OptiView XG – 配备 AirMagnet WiFi Analyzer、Spectrum XT Spectrum Analyzer 和 SurveyPro Planning Software 的无线分析平板电脑
