DSX2 CableAnalyzer DSX2-8000 DSX2-5000
产品型号：DSX2-8000 DSX2-5000
品 牌：FLUKE
● Versiv™ 的模块化设计支持铜缆认证、光纤损耗认证、OTDR 测试以及光纤端面检查
● 支持 铜缆 Cat 6A、8、FA I/II 级和所有现行标准
● 以图形方式显示故障源，包括串扰、回波损耗和屏蔽层的故障，以便更快进行故障排除
● Intertek 认证 符合 TIA Level 2G – 最严苛的精度要求
● 获得了世界范围内布线供应商的认可
|
|
|
|
DSX2 CableAnalyzer------铜缆认证测试仪 |
| 独特功能 |
|
● 与过去使用的电缆测试仪相比，Versiv 通过加速测试过程的每个步骤，使用户完成更多作业
● LinkWare Live 云服务使项目经理可以远程设置测试仪、监控工作进展，甚至可以使用任意智能设备定位测试仪 ● ProjX™ 管理系统可以简化从初始设置到系统验收整个过程的各项工作。它避免了一些冗余步骤，并可确保所有测试每次均能一次性正确完成 ● Taptive™ 用户界面使各种技能水平的技术人员都能轻而易举地完成高级数据分析、轻松地进行设置和操作 ● LinkWare PC 管理软件可提供一流的测试结果分析和专业的测试报告 ● DSX 通过专用诊断功能（用于定位故障的简单测试）减少修复布线故障所需的时间 |
|
| 测试标准 |
● 符合 ANSI/TIA-1152-A Level 2G 和提议标准 IEC 61935-1 Ed. 5 Level VI 达 2000 MHz 的现场测试仪精度要求
● 支持以太网供电 (PoE) 所需的全套电阻不平衡标准 –IEEE 802.3bt、ANSI/TIA/EIA-568、ISO/IEC 11801 系列文件
● TCL 和 ELTCTL 测量符合 IEC 61935-1-1（草案）
● 整个布线路径中的屏蔽层连通性
| 性能 |
● 八秒钟的 Cat 6A 测试时间使其拥有快的认证速度
● 以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除
● 以全图形方式管理最多 12,000 个 Cat 6A 测试结果
● 电容触摸屏可使您通过选择线缆类型、标准和测试参数更快地设置测试仪
● LinkWare PC 管理软件上报告了超过 10 亿条链路
| ProjX™ 管理系统帮您轻松管理复杂的工作 |
以全图形方式管理最多 12,000 个 Cat 6A 测试结果
管理有多个团队参与、使用多个测试仪和具有多种要求的多项工作不但费时，而且容易出错。越来越庞大的作业规模使得项目组织比以往更加重要。DSX2 CableAnalyzer 系列的新 ProjX 管理系统通过一个项目文件将所有工作详情保存在一个简单的名称下，避免了在开始一个项目后需要重新输入工作详情的情况。这样可减少从一项作业转换到另一项时或在一项作业中使用多个测试仪时的设置错误或文件丢失。此外，它还可按线缆 ID 提供测试结果，合并所有更改且不会产生重复，且以最后安装的铜缆或光纤模块为默认对象。ProjX 管理系统以 0-100% 的比例提供各项作业的实时完成状态，可使操作员选择分开执行任何需要进行其他分析的测试，并确保不会漏掉任何内容。“稍后修复”选项可创建用于纠正任意工作质量问题的竣工查核事项清单或自动完成清单。ProjX 能够真正地提高项目经理及组长们的效率。
| Taptive™ 用户界面简化仪器设置，杜绝错误并加快了故障诊断速度 |
电容触摸屏可使您更快地完成测试仪设置且支持所有标准
Taptive 用户界面非常简单易用，即使最新入门的技术人员也能根据各种材料类型和测试要求执行测试。电容屏 Taptive 用户界面让您能够从菜单屏幕方便地访问所有作业。轻触您正在执行的工作，宽大明亮的显示屏将确认需要执行的测试，动画式说明则简化了测试仪的配置，保证测试的正确性。
| 以超快速度执行 |
八秒钟的 Cat 6A 测试时间，以及提交认证结果的最快方式
没有任何其他测试仪可为如此多的测试提供如此快的速度。在 8 秒内完成 Cat 6A 铜缆认证，或者只需 3 秒即可完成两根光纤的双波长认证。Versiv 受到世界各地电缆供应商的认可，是完成项目和系统验收的最快方式。迅速得到通过或失败结果，方便地按标准值检查各个测试参数，或分析图形上的特定区域。
| LinkWare™ Live 测试结果管理服务 |
LinkWare Live 是云式服务，任何人均可在任何设备上随时随地管理认证工作。通过 LinkWare Live，您可以
● 了解每项任务的每次测试。使用任意智能设备即可查看任意项目的情况，分析每一次测试，即时获得错误设置或线缆 ID 的通知。
● 良好的开始是成功的一半。使用计算机或平板定义线缆 ID 和测试设置。然后将其发送到测试现场的测试仪或 Brother 打印机，实现无错误测试以及粘贴标签。
● 确保您的测试仪处于最新状态。标准随时可能在没有通知的情况下发生变化，而过时的测试报告可能意味着数小时的重新测试。LinkWare Live 能够自动保证测试仪保持更新。
● 不要再把时间和汽油浪费在送测试仪回办公室上。通过 Wi-Fi 直接将测试结果从工作场所上传到 LinkWare Live，然后自动下载到正确的任务中，以使用 LinkWare PC 快速生成报告。
● 避免项目拖延。跟踪所有测试仪的最后使用位置并监控其状态，确保它们始终处于校准状态并运行最新固件。
● 支持所有 Versiv 型号：DSX2 CableAnalyzer 系列、CertiFiber Pro、OptiFiber Pro 和 FI-7000。
| Versiv 平台已为当今和未来的作业做好准备 |
电气专用插头设计符合 TIA Level 2G 和 IEC Level VI 标准对 2000 MHz 以下的精度要求，且采用面向未来的设计，支持所有硬件升级
DSX2 CableAnalyzer 系列支持高达 40 Gb 以太网的网络设施进行测试和认证 - 无论是当前的 Cat 5e、6、6A、8 还是 Class I/II 布线系统，DSX 均可根据所有行业标准进行测试。电气专用测试插头满足 Cat 8 / Class I/II 达 2000 MHz 现场测试所需的 Level 2G/VI 精度要求。DSX 高于 IEC Level VI 和 TIA Level 2G 指标要求，让您在整个频率范围内都有更高的信心。Cat 8 等较高性能布线系统需要更高精度的测量来保证其能提供 25G 和 40G 应用所需的抗扰性。此外，通过将测量功能集成到支持高达 40GBASE-T 测试的每个铜缆模块中，简化复杂的外部串扰链路对链路认证。

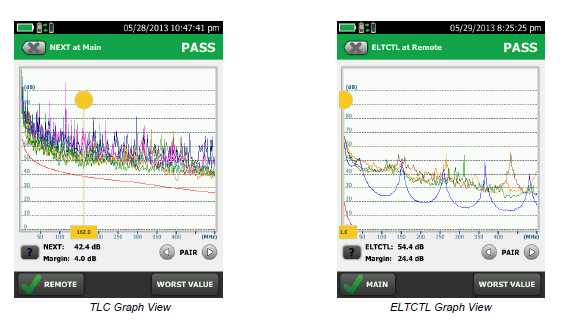

DSX 是第一个支持包括横向变换损耗 (TCL) 和等水平横向变换传输损耗 (ELTCTL) 在内平衡测量的现场测试仪。TCL 和 ELTCTL 是布线标准中的重要测量数据。这些参数决定满足平衡的最低性能，是判定抗扰度的关键参数。工业网络业主/运营商因工业环境中高水平的电磁干扰 (EMI) 而对此属性特别感兴趣。
| 像专家一样解决故障问题 |

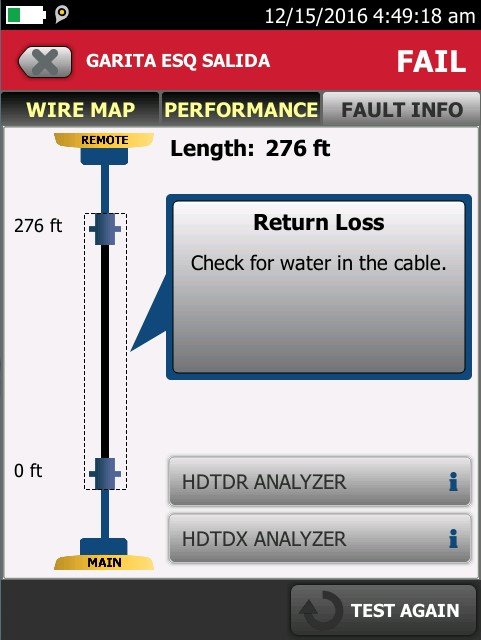

以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除

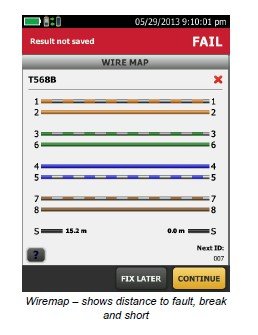

使用专用的诊断功能，一键式执行全部测试并保存全部结果，DSX 大大缩短了修复布线故障所需的时间。通过图形化结果屏幕，用户可沿电缆查看任意给定链路上所有串扰、回波损耗或屏蔽故障的准确位置。旧型测试仪的诊断功能仅限于 250 MHz 频率以下，但 DSX2 CableAnalyzer 系列取消了此项限制。无论是新手还是专家均可轻松解释这个视图，迅速分离故障原因并采取措施，并且与测试结果保存到一起，以供远程分析使用。
屏蔽连续性测试过去一直是是直流 (DC) 测量，无可用的故障定位功能。其他测试仪通过简单的电阻测试来检验屏蔽层的连通性。事实证明这些测试数据是不准确的，有时会将接地通路误判为屏蔽层连通，不能正确识别屏蔽层的断点。其他测试仪也可能会告诉您屏蔽中有断开的地方，但不会说明具体位置，让您不知道应该从哪里开始返工。DSX2 CableAnalyzer 系列是第一款能够指示屏蔽完整性故障点距离的现场测试仪，显示屏蔽连通性的真实状态。这对数据中心和 Cat 8 设施有特别重要的意义，因为屏蔽连通性是保证屏蔽线缆外部串扰性能的关键。
| 线缆类型 | |
| 屏蔽和非屏蔽的双绞 LAN 布线 |
TIA Cat 3、4、5、5e、6、6A、8：100 Ω ISO/IEC Class C、D、E、EA、F、FA 和 I/II：100Ω 和 120Ω |
| 标准链路接口适配器 | |
| 永久链路适配器 |
插头类型：屏蔽的 RJ45 可选插头类型：Tera（仅限 DSX-5000，DSX-8000 版本将于 2017 夏季推出） |
| 通道适配器 |
插座类型：屏蔽的 RJ45 可选插座类型：Tera（仅限 DSX-5000，DSX-8000 版本将于 2017 夏季推出） |
| 测试标准 | |
| TIA | Cat 3、4、5、5e、6、6A、8，符合 TIA 568-C.2 标准 |
| ISO/IEC | Class C 和 D、E、EA、F、FA 和 I/II 认证，ISO/IEC |
| 最大频率 |
DSX-8000：2000 MHz； DSX-5000：1000 MHz |
| 一般规格 | |
| 自动测试速度 | DSX-8000：5e 或 6 类/Class D 或 E 的全双向自动测试：7 秒。完整的双向 6A 类/ EA 级自动测试：8 秒。完整的双向 8 类自动测试：16 秒 |
| DSX-5000：5e 或 6 类/Class D 或 E 的全双向自动测试：9 秒。完整的双向 6A 类/ EA 级自动测试：10 秒 | |
| 支持测试参数（测试参数及测试的频率范围由所选择的测试标准决定） | 接线图、长度、传播延迟、延迟偏差、直流回路电阻、插入损耗（衰减）、回波损耗 (RL)、NEXT、衰减串扰比 (ACR-N)，ACR-F (ELFEXT)，PS ACR-F (ELFEXT)，PS NEXT，PS ACR-N，PS Alien Near End Xtalk (PS ANEXT)，PS Alien Attenuation Xtalk Ratio Far End (PS AACR-F) |
| 输入保护 | 能经受持续的电话电压和 100 mA 的过流。在 ISDN 上偶尔发生超压现象不会造成损坏 |
| 显示屏 | 5.7 英寸 LCD，具有感应电容触摸屏 |
| 箱包 | 由减震材料包覆成型的耐冲击性塑料箱 |
| 体积 | 已安装 DSX 模块和电池的 Versiv 主机：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米） |
| 重量 | 已安装 DSX 模块和电池的 Versiv 主机：3 磅，5 盎司 (1.28 kg) |
| 主机与远端： | 锂离子电池组，7.2 V |
| 典型的电池寿命： | 8小时 |
| 充电时间* | 测试仪关：电量从 10% 充到 90% 需 4小时 |
| 所支持的语言 | 英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、简体中文、韩文、俄文、繁体中文、捷克文、波兰文、瑞典文、匈牙利文 |
| 校验 | 维修中心校验周期为一年 |
| 环境规格 | |
| 操作温度 | 32°F 至 113°F（0°C 至 45°C） |
| 贮存温度 | -14°F 至 +140°F（-10°C 至 +60°C） |
| 工作相对湿度 |
0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C） 0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C） |
| 振动 | 随机、2 g、5 Hz-500 Hz |
| 冲击 | 1 米跌落试验（无论是否带有模块和适配器） |
| 安全 | CSA 22.2 No. 61010, IEC 61010-1 第 3 版 |
| 操作高度 |
13,123 英尺 (4,000 m) 10,500 英尺（3,200 米），含交流适配器 |
| EMC | EN 61326-1 |
| 性能规格** | ||
| DSX-8000 | 8 类测试模式（或更低链路类别） | ANSI/TIA-1152 Level 2G |
| Class I/II 测试模式 | 提议标准 IEC 61935-1 Ed. 5 Level VI | |
| DSX-5000 | 6A 类/ EA 级测试模式（或更低链路类别） | 高于 TIA 1152 IIIe 级要求以及 IEC 61935-1 的 IV 级要求。 |
| FA 级测试模式 | 高于 IEC 61935-1 第四版草案中的 V 级要求。 | |
| 双绞线布线1的长度 | ||
| 不带远端 | 带远端 | |
| 范围 | 800 m (2600 ft) | 150 m (490 ft) |
| 分辨率 | 0.1 m 或者 1 ft | 0.1 m 或者 1 ft |
| 精度 |
± (0.3 m + 2 %)；0 m 至 150 m ± (0.3 m + 4 %)；150 m 至 800 m |
± (0.3 m + 2 %) |
| 传输延迟 | ||
| 不带远端 | 带远端 | |
| 范围 | 4000 ns | 750 ns |
| 分辨率 | 1 ns | 1 ns |
| 精度 |
± (2 ns + 2 %)；0 ns 至 750 ns ± (2 ns + 4 %)；750 ns 至 4000 ns |
± (2 ns + 2 %) |
| 延迟时差 | |
| 范围 | 0 ns 至 100 ns |
| 分辨率 | 1 ns |
| 精度 | ± 10 ns |
| 直流环路电阻测试 | |
| 范围 | 0 Ω 至 540 Ω |
| 分辨率 | 0.1 Ω |
| 精度 | ± (1 Ω + 1 %) |
| 过载恢复时间 | 过电压后 10 分钟内恢复额定精度。重复或长期过压之后需要重新设置基准。 |
| 型号/名称 | 说明 |
| DSX-8000 CableAnalyzer 型号 | |
| DSX-8000 |
|
| DSX-8000-W |
1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、WiFi 适配器、校准说明和入门指南。参见图片 |
| DSX-8000-W/GLD |
DSX-8000-W 提供 1 年期金牌产品支持（仅限美国和欧洲。欧洲订购：DSX-8000-W INT/GLD）。 |
| DSX-8000 |
配置同 DSX-8000-W，不含 WiFi 适配器 |
| DSX-8000-OI |
|
| DSX-8000OI-W |
1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、OptiFiber Quad OTDR 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、(2) 个一键式清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤—50 µm、2 根 SC/LC 单模接入光纤—9 µm、USB 光纤检查视频探头及 4 个端头、LC/LC Simplex 适配器、WiFi 适配器、校准说明和入门指南。参见图片
|
| DSX-8000OI-W/GLD |
DSX-8000 OI -W 提供 1 年金牌支持服务（仅限美国和欧洲。欧洲订购：DSX-8000OIWINT/GLD）。 |
| DSX-8000OI |
配置同 DSX-8000OI-W，不含 WiFi 适配器。
|
| DSX-8000QI |
|
| DSX-8000QI-W |
1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、USB 视频检查探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 携带包、WiFi 适配器、校准说明和入门指南。参见图片
|
| DSX-8000QI-W/GLD |
1 年期金牌产品支持，适用于 DSX-8000QI-W （仅限美国和欧洲。欧洲订购：DSX-8000QIWINT/GLD）。 |
| DSX-8000QI |
配置同 DSX-8000QI-W，不含 WiFi 适配器。
|
| DSX-8000QOI |
|
| DSX-8000QOI-W |
1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、OptiFiber Quad OTDR 模块、CAT 8/I 级永久链路适配器套装、CAT 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、硬携箱、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个一键式清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤 — 50 µm、2 根 SC/LC 单模接入光纤 — 9 µm、USB 光纤检查视频探头及 4 个端头、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、WIFI 适配器、校准说明和入门指南。参见图片
|
| DSX-8000QOI-W/GLD |
年期金牌产品支持，适用于 DSX-8000QOI-W（仅限美国和欧洲。欧洲订购：DSX-8000QOIWINTGLD）。 |
| DSX-8000QOI |
配置同 DSX-8000QOI-W，不含 WiFi 适配器。
|
| DSX-8000-PRO |
|
| DSX-8000-PRO-W |
Versiv Professional 工具包，包括 DSX-8000 CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件，含 WiFi 适配器。
|
| DSX-8000-PRO-W/GLD |
1 年期金牌产品支持，适用于 DSX-8000-PRO-W （仅限美国和欧洲。欧洲订购：DSX-8000PROWINT/GD）。 |
| DSX-8000-PRO |
配置同 DSX-8000-PRO-W，不含 WiFi 适配器。
|
| DSX-8000-MI |
|
| DSX-8000MI-W |
1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber 多模 OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个通用耦合器、(2) 个AxTalk 终端器、USB 视频检测探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF兼容 MM TRC 工具包 50 µm、TRC 便携包、WiFi 适配器、校准说明和入门指南。参见图片
|
| DSX-8000MI-W/GLD |
1 年期金牌产品支持，适用于 DSX-8000MI-W （仅限美国和欧洲。欧洲订购：DSX-8000MIWINT/GLD）。 |
| DSX-8000MI |
配置同 DSX-8000MI-W，不含 WiFi 适配器。 |
| DSX-8000 附加工具包 |
|
| DSX-8000-ADD |
(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、校准说明和入门指南参见照片
|
| DSX-8000-ADD-R |
1 个 Versiv 远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、校准说明和入门指南参见照片。
|
| DSX-8-CFP-Q-ADD/R |
1 个 Versiv 远端单元、(2) 个 DSX-8000 电缆认证分析仪模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、校准说明和入门指南。参见图片
|
| DSX-8000-OFP-Q-ADD |
(2) 个 DSX-8000 CableAnalyzer 模块、OptiFiber Quad OTDR 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器
|
