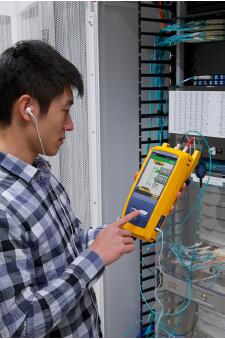

  • CertiFiber® Pro Optical Loss Test Set

    产品型号:CFP-100-S CFP-100-M CFP-100-Q

    品      牌:FLUKE

    ● 认证速度快 – 在两个波长上对两个光纤进行认证仅需三秒。

    ● 内置可视化故障定位仪

    ● 双端通过/失败光纤连接器端面认证

    ● 由于污染、糙面、裂纹和划痕造成的光纤端面问题区域的图形指示。

    ● 分析测试结果并使用 LinkWare™ 管理软件创建专业的测试报告


  • 型号介绍

  • 详细参数

  • 型号/选件

  • 资料下载

  • 演示视频










CertiFiber® Pro Optical Loss Test Set


                          ------光纤(T1)测试仪








独特功能


● Versiv 通过一个新的线缆测试仪加快了测试过程中的每个步骤,让用户能够完成比以往更多的工作。
● ProjX 管理系统使从初始设置到系统验收整个过程的工作变得简便易行。
● 一些冗余步骤,并可确保所有测试每次均能一次性正确完成
● Taptive 用户界面使各种技能水平的技术人员都能轻而易举地完成高级数据分析并轻松地进行设置和操作
● LinkWare PC 管理软件可提供一流的测试结果分析和专业的测试报告
● LinkWare Live 让您能够使用智能设备管理结果和测试过程。




测试标准



● 配合 OptiFiber™ Pro OTDR 使用时,可合并 OLTS 第 1 级(基本级)、OTDR 第 2 级(扩展级)认证、端面检测和报告

● 设置参考向导可根据 ISO/IEC 验证测试参考导线(TRC)是否合格 14763-3 并避免负损耗错误

● 完全符合测试多模光纤的 ANSI/TIA 和 ISO/IEC 要求的环型通量光学启动条件

● 按照工业标准 - IEC 61300-3-35 对光纤端面进行认证



性能

 3 秒自动测试:对两根光纤的两个波长进行损耗/长度测量和光损耗预算计算
提供根据产业标准或定制的测试极限值进行的自动通过/失败分析
发现导致负损耗读数的错误测试流程
双端通过/失败光纤连接器端面认证
由于污染、糙面、裂纹和划痕造成的光纤端面问题区域的图形指示。
所有典型连接器类型(SC、ST、LC 和 FC)均可使用的可互换功率计适配器,实现最准确的 1 跳线参考方法
内置可视故障定位器(VFL),可执行基本诊断和极性检测
单光纤双波长测量功能,使仅需要一个光纤链路的应用能够使用该测试仪
无需其他设备或流程即可符合 TIA-526-14-B 和 IEC 61280-4-1 环通量要求



光纤损耗结果详细视图



在测试结果屏幕上同时查看所测各光纤的结果和通过/失败状态。轻松识别光纤类型、测试限值、损耗以及与各结果相关的光纤。所有良好结果用绿 色图标显示,故障事件用红色图标显示,且光纤带有输入或输出标记以方便快速识别和纠正错误的跳线连接。



下图所示为窗口中的余量和极限值。只要轻触屏幕即可查看具体结果,如第二张图所示。

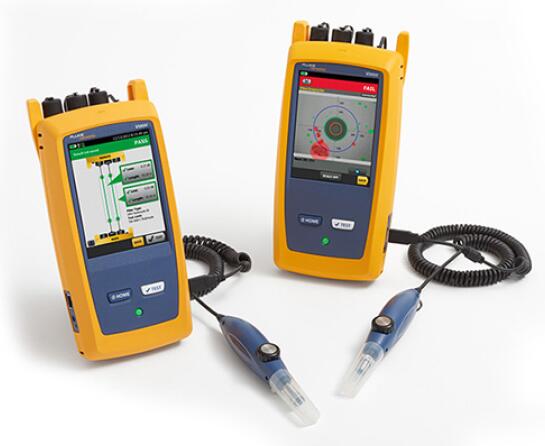

双端光纤端面认证


光纤连接器端面污染是光纤故障的主要原因。灰尘和污染物可以引起插入损耗和反射,抑制光传输并引起收发器损坏。光纤损耗测试能够发现此问 题,但是在许多情况下,连接部分的灰尘会导致光纤测试既耗费时间又不准确。在光纤认证测试的前期、中期和后期,灰尘会由一个光纤连接器端 面转移至另一个端面,这会造成问题,所以任何连接部分的两个端面都必须保持干净并时刻对其进行检查。

CertiFiber Pro 利用 2 Versiv 总机设备提供双端光纤检测能力。一台设备作为普通 CertiFiber Pro 总机,另一台设备作为远程设备。使用总机设备 作为远程设备可在远程提供触摸屏界面,让您能够直观地检查光纤端面!

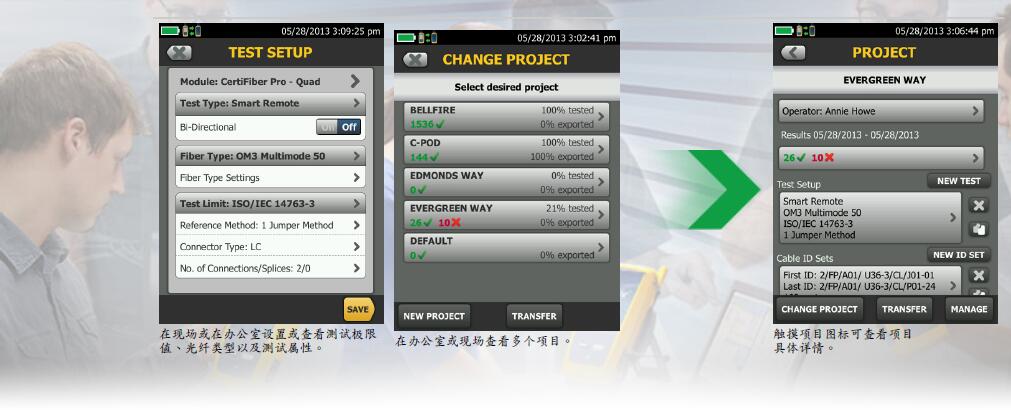

创建、管理和选择项目



作为 Versiv 系列的一员,CertiFiber Pro OLTS 中引入了 ProjX,以方便工作设置、减少测试极限值选择错误并更好地管理多个项目。项目经理和 技术人员可为不同的作业、位置或客户创建新项目名称并轻松为各作业提前定义项目要求 - 包括所有测试参数和线缆 ID - 然后跟踪作业进展即 可。所有项目详细信息均储存在 LinkWare 中,以方便传输到其他 Versiv 线缆认证测试仪。

ProjX 管理系统可将项目规格提前载入并保存到测试仪中。测试仪从一项作业转到另一项作业时,用户可轻松查看项目列表,且能够迅速查看测试 链路百分比、完成百分比和导出结果百分比等详细数据。





动态项目和用户配置文件管理



CertiFiber Pro 允许现场技术人员访问设置时输入的项目设置,从而提高工作效率。这样可减少从一项作业转换到另一项作业时或在一项作业中同 时使用多个测试仪时的设置错误或文件丢失。使用 Taptive 用户界面可更方便地设置极限值和设定线缆 ID 组。而且技术人员开始测试之后,还可 轻松监控每个项目的进展。


ProjX™ Management System 的优势有:以 0-100% 比例显示各作业的实时完成状态,操作员可选择“稍后修复”选项以隔离任何需要进行其他分析 的测试,并确保不会漏掉任何内容。“稍后修复”选项可创建用于纠正任意工作质量问题的竣工查核事项清单或自动“完成”清单。

管理有多个团队参与、使用多个测试仪和具有多种要求的多项作业不但费时,而且难以管理。越来越庞大的作业规模使得项目组织比以往更加重要。CertiFiber Pro 上的新型 ProjX 管理系统为所有作业规格各自分配了一个名称。这避免了在开始一个项目后或从另一项作业返回后需要重新输 入测试限值或工作详情的情况。这样可减少从一项作业转换到另一项时或在一项作业中使用多个测试仪时的设置错误或文件丢失,从而提高了项目 经理和项目组长的工作效率。



选择参考方法

获得优秀测试结果的关键就是测试仪的设置。CertiFiber Pro 参考已有项目的选择设置并图示化引导技术人员完成各种参考值的设置 – 避免了靠猜 测进行设置,随时做好现场测试准备。

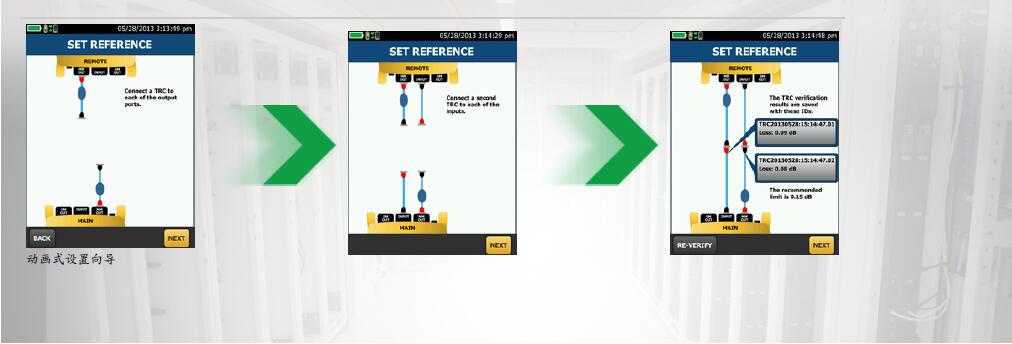

设置参考值

设置参考值已不再是难题。CertiFiber Pro OLTS 具备设置参考向导功能,可图示化引导技术人员完成参考的设置并检查测试参考导线。这种动画

式的设置引导可减少经常导致让人迷惑的负损耗读数的光损耗测试错误。








LinkWare™ Live 测试结果管理服务




LinkWare Live 是 Fluke Networks 为布线专业人员管理多个项目而提供的软件即服务,可快速、方便地提供项目可视性和随时随地的掌控项目

使用 LinkWare Live 无需从现场召回测试仪,只需下载测试结果,所以可提高效率。只要在工作场所将结果从测试仪上传到 LinkWare Live 即可,然后您就可以更快地完成任务、尽快地回家,以及加快获得付款。LinkWare Live 自动将所有结果整合到正确的工作中,节省报告时间;减少因测试仪或内存卡丢失、被窃或被删除丢失测试结果而造成的返工。使用 LinkWare Live 可以及时访问结果,提高故障排除的速度,并可随时随地查看项目状态,以及通过与 LinkWare PC 完全集成更快地提供报告。

LinkWare Live 使项目经理还能够通过智能手机、平板或 PC 远程设置测试仪,从而减少错误。而如果有人更改了设置,LinkWare Live 也会让您知道。





     CertiFiber Pro 通过 Wi-Fi 或有线连接到 LinkWare Live 服务,以提供远程设置、结果上传和测试状态信息。


LinkWare PC 管理软件



利用 LinkWare PC 管理软件,CertiFiber Pro 用户可轻松访问 ProjX 管理系统数据、生成报告并升级测试仪中的软件。项目经理有全面的工作流程 监控和测试结果整合功能。

LinkWare PC 提供自动化的统计报告。此程序并不局限于每页只显示一个链路的报表,它允许您在一份报告中查看整个布线基础设施。它分析测试 结果并将其转换成图表,从而直观地展示布线设施的性能。此报告甚至能够以紧凑的、图形化的格式(易于检验余量和不规则点)汇总完整的布线 基础设施信息。之前的 LinkWare PC 版本可向后兼容新版本,因此您完全能够跟上发展并将不同测试仪中的测试整合到一份测试报告中。

将 OLTS 第 1 层(基础层)和 OTDR 第 2 层(扩展层)和光纤检测图像与认证结果整合到一份报告中,这样便可同时管理多项工作。用户可在将 报告交给客户进行系统验收之前将公司标志添加到报告上做润色。保持业务工具的简便性。无论您使用哪种 Fluke Networks 布线认证测试仪,LinkWare PC 均可以报告所有内容。







功率表规格
输入连接器 可互换的接头适配器(LC 标准、SC、ST 和 FC 可选)
探测器类型 InGaAs
波长 850 nm、1300 nm、1310 nm、1550 nm
功率测量范围 0 dBm 至 -65 dBm (850 nm) 0 dBm 至 -70 dBm(所有其他波长)
功率测量的不确定性1,2 < +/- 5% +/- 32 pW
测量的线性度3 < ± 0.1 dB
重新校准周期 一年
1.+/- 100 pW @ 850 nm
2.在以下条件下:光功率水平 100 μW (-10 dBm),连续波 (CW),吸收功率 850 nm 和 1310 nm。发散光束,50/125 μm 时 NA = 0.20,9/125 时 μm NA = 0.14。环境温度 23° ± 1°C。带陶瓷插芯的 SC/UPC 连接器。5 分钟预热后。符合 NIST 的要求。
3.850 nm 和 1310 nm 时为 -3 dBm 至 -55 dBm。环境温度 23° ± 1°C。5 分钟预热后。
损耗/长度规格
技术规格 CertiFiber Pro 多模模块 CertiFiber Pro 单模模块
测试速度(不包括参考设置时间) 智能远端模式:< 3 秒 (2 波长,单向,自动波长检测)
远端信号源模式:≤ 2 秒 (2 波长,单向,自动波长检测)
环回模式:≤ 2 秒 (2 波长,单向,自动波长检测)
输入/输出连接器 可互换的接头适配器(LC 标准、SC、ST 和 FC 可选)
发射条件1,2 符合 TIA-526-14-B、ISO/IEC 14763-3 和 IEC 61280-4-1 合规性要求的环通量
所测光纤类型 50/125 µm 或 62.5/125 µm 单模
光源类型和波长 LED 光源 850 nm ± 30 nm 1300 nm ± 20 nm Fabry-Perot 激光二极管 1310 nm ± 20 nm 1550 nm ± 30 nm
最大测量长度 12 km 130 km
长度测量的准确性 ± 1.5 m ± 长度的 1 % ± 1.5 m ± 长度的 1 %
输出功率(额定) ≥ -24 dBm,EF-TRC ≥ -4 dBm
输出功率稳定性3 8 小时内 ± 0.05 dB,15分钟内 ± 0.03 dB 8 小时内 ± 0.1 dB,15分钟内 ± 0.08 dB
1.EF-TRC 输出
2.EF 测试设备之间可能会出现差异,但 EF 合规性可有 95% 的置信系数
3.15 分钟预热后与功率水平有关 – 常温
损耗/长度规格(待续)
光源波长 850 nm、1300 nm、1310 nm、1550 nm
功率测量范围 0 dBm 至 -65 dBm (850 nm) 0 dBm 至 -70 dBm(所有其他波长)
功率测量的不确定性1,2 < +/- 5% +/- 32 pW
测量的线性度3 < ± 0.1 dB
重新校准周期 一年
1.+/- 100 pW @ 850 nm
2.在以下条件下:光功率水平 100 μW (-10 dBm),连续波 (CW),吸收功率 850 nm 和 1310 nm。发散光束,50/125 μm 时 NA = 0.20,9/125 时 μm NA = 0.14。环境温度 23° ± 1°C。带陶瓷插芯的 SC/UPC 连接器。5 分钟预热后。符合 NIST 的要求。
3.850 nm 和 1310 nm 时为 -3 dBm 至 -55 dBm。环境温度 23° ± 1°C。5 分钟预热后。
所选规范
可视故障定位器 (VFL)
标题 要求
输出功率 >-5 dBm
<0 dBm
SMF-28 单模光纤
连续波
SC/UPC 连接器
工作波长 650 nm 额定
输出模式 连续波
脉冲模式(2 Hz - 3 Hz 闪烁频率)
接头适配器 2.5 mm 通用
激光安全 II 类 CDRH
超过操作温度范围
环境规格
标题 要求
操作温度 -10° C 至 45° C
贮存温度 -10° C 至 +60° C

相对工作湿度

% 相对湿度,无冷凝

0 % - 90 %,32 °F - 95 °F (0° C - 35° C)
0 % - 70 %,95 °F - 113 °F (35° C - 45° C)
振动 随机、2 g、5 Hz-500 Hz
冲击 1 米跌落试验(无论是否带有模块和适配器)
安全 CSA C22.2 No. 1010.1:1992
EN 61010-1 第 1 版 + 第 1 次修订,2
污染等级 2
海拔 工作时:4,000 米;贮存时:12,000 米
EMC EN 61326–1





型号/名称 说明
CertiFiber Pro 型号

CertiFiber Pro 型号有 2 个版本:无线和非无线。无线版本含有用于 LinkWare Live 的 WiFi 适配器,以下国家/地区可以使用。非无线版本不含 WiFi 适配器,适用于 WiFi 适配器尚未通过认证的国家或不希望接收 Wi-Fi 适配器的客户。

CFP-100-M-W

1 套 Versiv 主机和远端单元、(2) 个 CertiFiber Pro 多模 OLTS 模块、SC/LC EF 兼容 MM TRC 工具包 50 um、TRC 便携包、(2) 个 LC/LC 适配器、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 交流电充电器、WiFi 适配器、校准声明和入门指南。请参见图片

CFP-100-M

1 套 Versiv 主机和远端、(2) 个 CertiFiber Pro 多模 OLTS 模块、SC/LC 符合 EF 标准的 MM TRC 工具包 50 um、TRC 便携包、(2) 个 LC/LC 适配器、(2) 条手拎带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 交流电充电器、校准声明和入门指南。请参见图片

CFP-100-Mi-W

CertiFiber Pro Multimode OLTS 带双端检测。该套件包含 (2) 个 Versiv 主机、(2) 个 CertiFiber Pro 多模 OLTS 模块、(2) 个 USB 光纤检测视频探头(每个带 4 个端头)、多模环型通量合规性测试参考线套件 (2m)(用于测试 50um LC 端接光纤 (2 SC/LC, 2 LC/LC))、TRC 便携包、(2) 个 1.25 mm Quick Clean 清洁器、(2) 个 2.5 mm Quick Clean 清洁器、(2) 个 LC/LC 适配器、(2) 条手带、(2) 条肩带、便携箱、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、WiFi 适配器、校准说明和入门指南。请参见图片

CFP-100-Mi

CertiFiber Pro Multimode OLTS 带双端检测。该套件包含 (2) 个 Versiv 主机、(2) 个 CertiFiber Pro 多模 OLTS 模块、(2) 个 USB 光纤检测视频探头,每个带 4 个探尖、多模环型通量合规性测试参考线套件 (2m),用于测试 50um LC 端接光纤 (2 SC/LC, 2 LC/LC)、TRC 便携箱、(2) 个 1.25 mm Quick Clean 清洁器、(2) 个 2.5 mm Quick Clean 清洁器、(2) 个 LC/LC 适配器、(2) 条手拎带、(2) 条肩带、便携箱、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、校准说明和入门指南。请参见图片

CFP-100-S-W

1 套 Versiv 主机和远端单元、(2) 个 CertiFiber Pro 单模 OLTS 模块、SC/LC SM TRC 工具包、TRC 便携包、(2) 个 LC/LC 适配器、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、LinkWare 软件 CD、Versiv 开源软件 CD、(2) 个交流电充电器、WiFi 适配器、校准声明和入门指南。请参见图片

CFP-100-S

1 套 Versiv 主机和远端、(2) 个 CertiFiber Pro 单模 OLTS 模块、SC/LC SM TRC 工具包、TRC 便携包、(2) 个 LC/LC 适配器、(2) 条手拎带、(2) 条肩带、便携包、USB 接口电缆、LinkWare 软件 CD、Versiv 开源软件 CD、(2) 个交流电充电器、校准声明和入门指南。请参见图片

CFP-100-Si-W

CertiFiber Pro 单模 OLTS 带双端检测。该套件包含 (2) 个 Versiv 主机、(2) 个 CertiFiber Pro 单模 OLTS 模块、(2) 个 USB 光纤检测视频探头(每个带 4 个端头)、单模测试参考线套件 (2m)(用于测试 9um LC 端接光纤 (2 SC/LC, 2 LC/LC))、TRC 便携包、(2) 个 1.25 mm Quick Clean 清洁器、(2) 个 2.5 mm Quick Clean 清洁器、(2) 个 LC/LC 适配器、(2) 条手带、(2) 条肩带、便携箱、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、WiFi 适配器、校准说明和入门指南。请参见图片

CFP-100-Si

CertiFiber Pro 单模 OLTS 带双端检测。该套件包含 (2) 个 Versiv 主机、(2) 个 CertiFiber Pro 单模 OLTS 模块、(2) 个 USB 光纤检测视频探头,每个带 4 个探尖、单模测试参考线套件 (2m),用于测试 9um LC 端接光纤 (2 SC/LC, 2 LC/LC)、TRC 便携箱、(2) 个 1.25 mm Quick Clean 清洁器、(2) 个 2.5 mm Quick Clean 清洁器、(2) 个 LC/LC 适配器、(2) 条手拎带、(2) 条肩带、便携箱、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、校准说明和入门指南。请参见图片

CFP-100-Q-W

1 套 Versiv 主机和远端单元、(2) 个 CertiFiber Pro 四模 OLTS 模块、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、(2) 个 LC/LC Simplex 适配器、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、WiFi 适配器、校准说明和入门指南。请参见图片

CFP-100-Q-W/GLD

1 年金牌产品支持,适用于 CFP-100-Q(仅限美国和欧洲)欧洲订购:CFP-100Q-W-INT/GLD).

CFP-100-Q

1 套 Versiv 主机和远端、(2) 个 CertiFiber Pro 四模 OLTS 模块、符合 SC/LC EF 标准 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、(2) 个 LC/LC Simplex 适配器、(2) 条手拎带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、校准说明和入门指南。请参见图片

CFP-100-Qi-W

CertiFiber Pro Quad OLTS 带双端检测。该套件包含 (2) 个 Versiv 主机、(2) 个 CertiFiber Pro 四模 OLTS 模块、(2) 个 USB 光纤检测视频探头(每个带 4 个端头)、多模环型通量合规性测试参考线套件 (2m)(用于测试 50um LC 端接光纤 (2 SC/LC, 2 LC/LC))、单模测试参考线套件 (2m)(用于测试 9um LC 终端光纤 (2 SC/LC, 2 LC/LC))、TRC 便携包、(2) 个 1.25 mm Quick Clean 清洁器、(2) 个 2.5 mm Quick Clean 清洁器、(2) 个 LC/LC 适配器、(2) 条手带、(2) 条肩带、便携箱、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、WiFi 适配器、校准说明和入门指南。请参见图片

CFP-100-QI-W/GLD

1 年金牌产品支持,适用于 CFP-100-QI(仅限美国和欧洲)欧洲订购:CFP-100QIW-INT/GLD).

CFP-100-Qi

CertiFiber Pro Quad OLTS 带双端检测。该套件包含 (2) 个 Versiv 主机、(2) 个 CertiFiber Pro 四模 OLTS 模块、(2) 个 USB 光纤检测视频探头,每个带 4 个探尖、多模环型通量合规性测试参考线套件 (2m),用于测试 50um LC 端接光纤 (2 SC/LC, 2 LC/LC)、单模测试参考线套件 (2m),用于测试 9um LC 终端光纤 (2 SC/LC, 2 LC/LC)、TRC 便携箱、(2) 个 1.25 mm Quick Clean 清洁器、(2) 个 2.5 mm Quick Clean 清洁器、(2) 个 LC/LC 适配器、(2) 条手拎带、(2) 条肩带、便携箱、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、校准说明和入门指南。请参见图片
