  • CableIQ™ 电缆鉴定测试仪 CIQ-100 CIQ-KIT

    产品型号:CIQ-100 CIQ-KIT

    品      牌:FLUKE

    ● 评估网络容量 (10 Meg、100 Meg、1 Gig) ,以确定对 VoIP、数据和视频的支持

    ● 先进的故障诊断;插入损耗、串扰、噪声问题

    ● 核心故障诊断功能;长度、到故障点的距离、图形化接线图、开路、短路、以太网供电 (POE) 检测

    ● 测试所有铜布线介质:双绞线、同轴电缆和音频

  • 型号介绍

  • 详细参数

  • 型号/选件

  • 资料下载

  • 演示视频

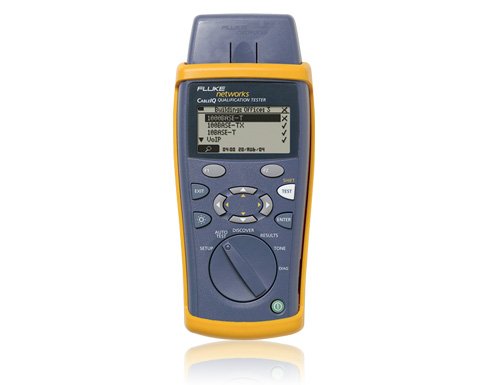

       CableIQ



           ---电缆鉴定测试仪

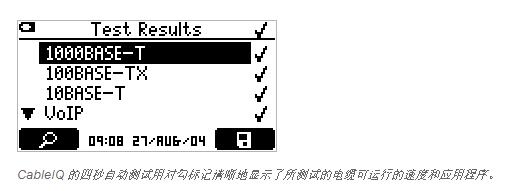

带宽鉴定



当您部署网络电话 (VoIP) 或千兆网时,您需要确保现有的布线将支持新设备的带宽要求。您的布线已获认证,但是移动、添加和变动使许多链路不能以期望的速度运行。CableIQ 快速显示一条链路(包括跳线)是否符合语音、10/100BASE-T、VoIP 或千兆网的要求。在升级之前了解布线的带宽能力,可防止将来出现大量的停机时间,也可防止工时浪费在不必要的故障排除。




电缆故障排除

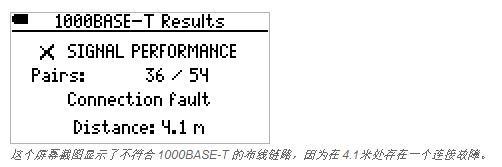

插入任何电缆、接线板或墙壁插座,即可看到电缆细节(长度或布线图)和远端设备细节(速率和双工设置)。一系列的电缆和网络测试功能帮助您定位连接故障。例如,如果检测模式显示双工设置已匹配但故障依然存在,则需要运行自动测试,以查看布线是否能支持所需要的带宽。如果链路不合格,CableIQ 则会提供布线性能故障(如串绕或较大的阻抗变化)的本质和位置详细信息。







基础设施的发现



腾出 10% 或更多的交换机端口


CableIQ 的发现模式可准确地显示任一电缆远端的状态。在交换机上,请每次测试一条电缆。您能迅速看到电缆远端是开路状态,还是已连接到了 PC。 或者使用该工作站的 CableIQ 集线器闪烁功能,来显示对应的交换机端口 LED。您可能会很吃惊地发现您可以腾出多少个未使用的端口,并用 CableIQ 对它们重新进行部署。


从一个地点,就可确定所有安装线缆布线的位置。




将远程 ID 附在不同的地点,然后从分配中心或配线间进行多缆测试。CableIQ 可提供布线图、线对长度、故障距离和每个已测试布线链路的远程 ID 号码


智能 Wiremap



智能布线图测试长度、短路、串绕线对或开路,并显示故障所在的直观图形界面




CableIQ 的智能布线图显示了针 6 在所测试电缆的远端(130 英尺/34 米)处于开路状态。


IntelliTone 技术


以极高精度定位电缆和导线


CableIQ 支持 IntelliTone 数字音频:

● 比市场上的任何其它工具更容易发现电缆,跟踪精确度更高

● 在一个实时网络上安全地发出音频并追踪

● 提供两个数字音频和四个模拟音频

● 以 IntelliTone 电缆映射为特色;在追踪以后,使用 IntelliTone Pro 探针200 核实布线图






支持的电缆类型

UTP、STP、FTP、SSTP、RG6、RG59、音频和安全

质量验证自动测试

1000BASE-T、100BASE-TX、10BASE-T、VoIP、1394b S100、TELCO、仅布线图、同轴电缆

支持的测试

布线图、长度、电缆信号性能、数字音频发生器、模拟音频发生器、以太网端口检测和识别、模拟电话检测、闪烁端口灯、连通性、扬声器测试、电缆故障检测、视频信号检测。

布线图

能查出单线故障,并可与最多七个远程办公室标识符结合,而支持 MultiMap 模式。成比例绘制至断路点的导线长度。检测线对串绕。

发现故障

测量干扰和阻抗,并与基于选定的鉴定测试而得到的适当的极限进行比较。检测布线中大点源以及分布源的位置,如果它们足够多以致应用不合格的话

结果存贮

最多存储 250个鉴定测试结果

电源

电池类型:4 AA (NEDA 15A, IEC LR6) 碱性电池

电池寿命

20 典型使用时数,无背光

支持的其它电池类型

4 节 AA 相机锂电池、NIMH、NICAD

尺寸和重量

7 英寸 x 3.5 英寸 x 1.75 英寸(17.8 厘米 x 8.9 厘米 x 4.5 厘米)1.2 磅(0.55 千克)




型号/名称 说明
CIQ-KRQ

CableIQ,RJ-45 跳线 (2)、RJ-11 跳线 (2)、裸线适配器、扬声器连线适配器、同轴电缆、同轴 BNC 转接头、同轴 RCA 转接头、“鉴定合格”标签 (50) 和一个软质便携包 参见照片

CIQ-SVC

CableIQ 服务工具包包括:封装在一个坚固的便携包中的 CableIQ 鉴定测试器、六个 CableIQ 远端识别器、CableIQ Reporter 软件 CD、RJ45-RJ45 屏蔽跳线 (2)、USB 电缆、同轴 F 插入式电缆、RJ45/RJ11 通用耦合器、LinkRunner 网络万用表、LinkRunner 主布线图适配器、Intellitone 数字探头 200、测试附件软袋、所有者 CD 和快速入门指南;附带一 (1) 节 9V 和六 (6) 节 AA 电池。参见照片


* 此 SKU 已终止服务,但仍将继续提供产品支持,直至 2017 年 9 月 23 日

CIQ-KIT

CableIQ 高级 IT 工具包包括:带远端适配器的 CableIQ 主测试仪、CableIQ Reporter 软件 CD、IntelliTone 200数字探头、远端 ID #2-7、(2) RJ45-RJ45 跳线、USB 电缆、同轴 'F' 推入式适配器、75 欧同轴跳线、RJ45/11 通用耦合器、RJ11-RJ11 跳线、所有者 CD 和快速入门指南以及 (4) 节 AA 电池、测试附件软袋以及便携箱。参见照片

CIQ-FTKSFP

铜和光纤技术人员的工具包 — 包括 CableIQ (CIQ-KIT) 和 SimpliFiber Pro (FTK1000) 光纤测试工具包。参见照片

CIQ-100
CableIQ 电缆鉴定测试仪包含 CableIQ 和远端适配器、CableIQ Reporter 软件光盘、(2) RJ45-RJ45 跳线、USB 电缆、同轴 "F" 推入式适配器、用户光盘和快速使用指南、(4) 节 AA 电池、软携箱
