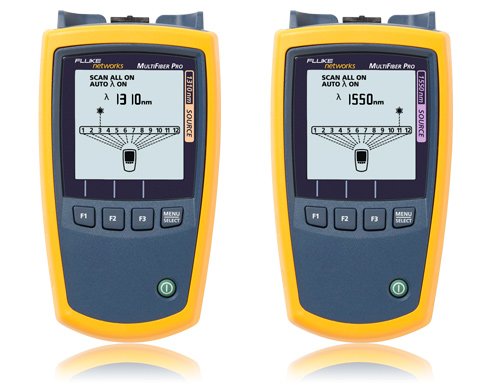

MultiFiber Pro (MPO)MFTK1200 MFTK-SM1310 MFTK-SM1550
产品型号：MFTK1200 MFTK-SM1310 MFTK-SM1550
品 牌：FLUKE
● 支持单模和多模 MPO 光纤认证的 MPO 光纤测试仪
● 利用“扫描全部”功能自动扫描和测试 MPO 连接器中的所有光纤
● 支持多模和单模 MPO 光纤干线
● 在测试光纤干线时无需使用扇形跳线
● 诊断 MPO 光纤链接并分析单根光纤的测试结果
|
|
|
|
|
| 独特的功能 |
|
“扫描全部”功能
MultiFiber Pro 光功率计中的“扫描全部”功能可自动扫描和测试12 MPO 连接器中的所有光纤 – 只需 6 秒即可完成所有丢包或功率测
内置极性验证 |
| 板载 MPO 测试适配器 |
在光功率计和光源上均配有 MPO 连接器，无需使用昂贵、复杂的扇形跳线即可测试 MPO 光纤。
无保护罩的端口会使布线、设备和测试仪存在受污染的危险，从而影响性能。在测试仪上使用带遮蔽式保护罩的连接件可以防尘。通过关闭 MPO 连接器端口，MultiFiber Pro 为您提供更高的测试可靠性，使您更加安心。
| 简洁的用户界面 |
MultiFiber Pro 简化了光纤极性、功率和丢包结果12的同时显示。该功率计可轻松地让用户同时了解 12 多根光纤的测量结果。光源可识别所测 MPO 连接器中的每一根光纤。可识别所有未通过测试的测量结果，方便进行根本原因分析。这种强大但简单的测试套装使任何人都能够成为光纤测试专家，从而提高数据中心项目的测试效率。
| 轻松的报告 |

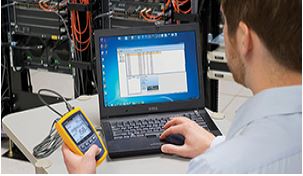

MultiFiber Pro 功率计内部最多可存储 3,000 个测试结果（相当于 250 条 MPO 线缆），可上传至运行 LinkWare™ 7 电缆测试管理软件的 PC 上。LinkWare 7 可以管理测试结果、编辑线缆 ID、打印专业报告，甚至可将数据导出为电子表格格式。
| 环境 | |
| 工作温度 | -10ºC 至 +50ºC |
| 贮存温度 | -20ºC 至 +50ºC |
| 工作湿度 | 95 %（10ºC 至 +35ºC）无冷凝 |
| 75 %（35ºC 至 +45ºC）无冷凝 | |
| 不受控制 < 10° C | |
| 操作高度 | 4,000 米 |
| 存储高度 | 12,000 米 |
| 振动 | 随机，2 G，5 Hz 至 500 Hz |
| 光功率计（规定在 23ºC (73ºF) 条件下使用，除非另有说明） | |
| 检测器类型 | InGaAs |
| 校准波长 | 850 nm、1300 nm、1310 nm、1550 nm |
| 测量范围 | 0 dBm 至 -50 dBm |
| 测试时间： | 6 秒 |
| 功率测量线性度 | ±0.1 dB2 |
| 功率测量的不确定性 | ±0.35 dB2 |
| 功率测量的可重复性 | < 0.10 dB2 |
| 显示分辨率，dB 或 dBm | 0.01 |
| 功率显示单位 | dBm, mW, µW |
| 用户可选的损耗极限 | 0.05 dB 至 50.0 dB，增量为0.05 dB ，最高可达 10.0 dB，及增量为0.1 dB，最高可达 50.0dB |
| 自动波长检测 | 是 |
| 极性检测 | 检测 A、B、C 及 Corning Plug & Play™ 通用系统的极性 |
| 2 kHz 检测 | 是 |
| 记录存储 | 3000 个记录，每个记录一条光纤（250 12 芯光缆） |
| 外部接口 | USB 2.0，全速 |
| 光学连接器 | 12 芯光纤 MPO 接口，无插脚插头。与 62.5 µm、50 µm 和单模光纤兼容。连接器有一个自动关闭的保护罩。 |
| 电源需求 | 2 AA 碱性电池 |
| 电池寿命3 | 30 小时（典型） |
| 自动关闭 | 10、20、30 或 60 分钟（可由用户禁用） |
| 低电量警告 | 电量低图标闪烁 |
| 尺寸大小 | 5.8 英寸 x 3.2 英寸 x 1.6 英寸（14.7 厘米 x 8.0 厘米 x4.0 厘米） |
| 重量 |
10.9 盎司 (g)309 |
| 850 nm 光源 | 1310 nm 光源 | 1550 nm 光源 | |
| 发射器类型 | LED | 激光 | |
| 波长 | ±30 nm | 1310 nm ± 20 nm | 1550 nm ± 20 nm |
| 谱宽 (FWHM) | 50 nm（典型） | 一般 2 nm，最大 5 nm | |
| 最小输出功率 | ≥ -24 dBm | ≥ -1 dBm | |
| 功率输出稳定性 | ≤ ±0.1 dB 超过 8 小时4 | ±0.25 dB 超过 8 小时5 | |
| 激光安全性 | IEC 60825-1：1 级 | ||
| 环型通量 | 在光源光学连接器为50/125 μm 时，符合 TIA 455-526-14B、ISO/IEC 14763-3 和 IEC 61280-4-1。 | NA | |
| 光学连接器 | 12 芯光纤 MTP/MPO 接口，无插针插头。兼容 62.5 µm 和 50 µm 光纤，仅限非 APC。连接器有一个自动关闭的保护罩。 | 12 芯光纤 MTP/MPO 接口，无插针插头。兼容 9 µm 光纤，仅限 APC。连接器有一个自动关闭的保护罩。 | |
|
4.23°C，10 分钟预热时间之后。 5.23°C，15 分钟预热时间之后 |
|||
| 模式 | 2 kHz 已调制，自动波长/td> | ||
| 电源需求 | 2 AA 碱性电池 | ||
| 电池寿命6 | >30 小时（典型） | ||
| 自动关闭 | 10、20、30 或 60 分钟（可由用户禁用） | ||
| 低电量警告 | 电量低图标闪烁 | ||
| 尺寸大小 | 5.8 英寸 x 3.2 英寸 x 1.6 英寸（14.7 厘米 x 8.0 厘米 x4.0 厘米） | ||
| 重量 | 11.4 盎司 (g)323 | ||
| 型号/名称 | 说明 |
|
MFTK1200
金牌支持服务 »
|
MultiFiber Pro 测试基本工具包包括 MultiFiber Pro 光功率计、850光源、测试跳线、MPO 适配器和便携箱。 参见照片 |
|
MFTK-SM1310
金牌支持服务 »
|
MultiFiber Pro 1310nm 单模工具包包括 MultiFiber Pro 光功率计、1310 nm 光源、测试跳线、MPO 适配器和便携箱。参见照片 |
|
MFTK-SM1550
金牌支持服务 »
|
MultiFiber Pro 1550nm 单模工具包包括 MultiFiber Pro 光功率计、1550 nm 光源、测试跳线、MPO 适配器和便携箱。参见照片 |
| 型号/名称 | 说明 |
|
MFTK-MM850-SM1310
金牌支持服务 »
|
MultiFiber Pro 多模和 1310 nm 单模工具包包括 MultiFiber Pro 光功率计、850 nm 光源、1310 nm 光源、测试跳线、MPO 适配器和便携箱。参见照片 |
|
MFTK-MM850-SM1550
金牌支持服务 »
|
MultiFiber Pro 多模和 1550 nm 单模工具包包括 MultiFiber Pro 光功率计、850 nm 光源、1550 nm 光源、测试跳线、MPO 适配器和便携箱。参见照片 |
|
MFTK-SM1310-SM1550
金牌支持服务 »
|
MultiFiber Pro Singlemode 测试工具包括 MultiFiber Pro Power Meter、1310 nm 激光光源、1550 nm 激光光源、单模测试线（1 个无插脚/无插脚；1 个无插脚/带插脚；2 个带插脚/带插脚），2 个 APC MPO 适配器和便携箱参见照片 |
|
OFPQI-MFP
金牌支持服务 »
|
完整套件适合那些需要测试超短光纤链路、验证 MPO 光纤主干线极性及检查数据中心连接类型的网络技术人员使用。本套件包含您所需的一切 — OptiFiber® Pro OTDR、MultiFiber™ Pro 长度损耗测试仪和 MPO 检查端头 — 适用于排除多模和单模光纤的问题、现场测试多模 MPO 组件、及检查光纤连接器上的 MPO 端口和端面。 |
|
OFPMI-MFP
金牌支持服务 »
|
完整套件适合那些需要测试超短光纤链路、验证 MPO 光纤主干线极性及检查数据中心连接类型的网络技术人员使用。本套件包含您所需的一切 - OptiFiber® Pro OTDR、MultiFiber™ Pro 长度损耗测试仪和 MPO 检查端头 - 适用于排除多模光纤的问题、现场测试 MPO 组件以及检查光纤连接器上的 MPO 端口和端面。 |
