  • DSX-600 CableAnalyzer

    产品型号:DSX-600

    品      牌:FLUKE

    ● Cat 6A 和 Class EA 铜缆认证

    ● Cat 6A 测试时间为 10 秒

    ● HDTDX 和 HDTDR 诊断功能准确定位故障位置

    ● 使用 LinkWare™ PC,可快速、方便地创建PDF格式的专业定制报告

    ● 包括通道测量适配器;可选配坚固耐用的永久链路适配器,带可插拔测试插头

  • 型号介绍

  • 详细参数

  • 型号/选件

  • 资料下载

  • 演示视频

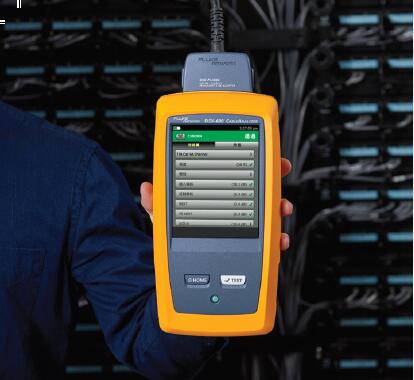

DSX-600 CableAnalyzer



              ------铜缆认证测试仪





产品概述


DSX-600 CableAnalyzer™ 是适用于 Cat 3 / Class C 到 Cat 6A / Class EA 铜缆、双绞线结构线缆的基本认证工具,其速度快、可靠性高并且能够提高效率和生产力 – 从而直接提高公司的盈利能力。其手势用户界面让您的技术人员能够减少解释屏幕所需的时间,从而将更多时间用于测试。500 MHz 频率范围只需 10 秒即可认证 10 千兆以太网的 Cat 6A/EA 类线缆。高级诊断能够精确定位故障发生的位置。LinkWare™ Live 是基于云的服务,使您能够通过任何设备、随时、随地由任何人管理认证工作。






测试标准


 ● TIA - 类 3,5,5e,6,6A,根据 TIA 568-C.2 或 TIA-1005 标准

● ISO/IEC - 根据 ISO/IEC 11801:2002 和修正标准进行 C 和 D、E、EA 类认证

● IEEE 802.3 - 10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T


性能



● 九秒 Cat 6/Class E 和 10 秒 Cat 6A/Class EA 测试时间使其拥有较快的认证速度

● 图形显示故障源,DTX-600 HDTDR 和 HDTDX 算法会提供快速、易于理解的说明以找出故障点(与测试仪的距离)。

● 以全图形方式管理最多 12,000 个 Cat 6A 测试结果

● 电容触摸屏可使您通过选择线缆类型、标准和测试参数更快地设置测试仪

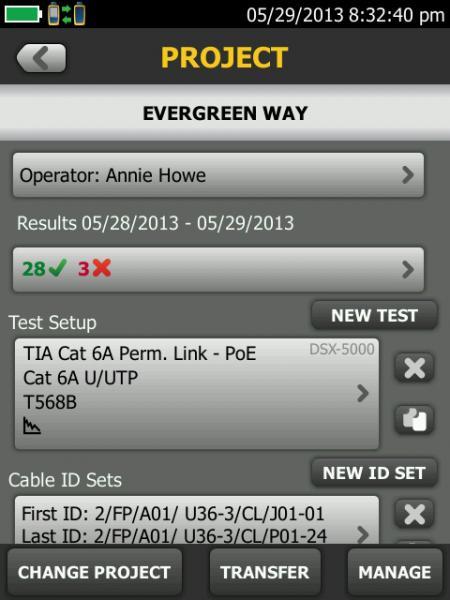

ProjX™ 管理系统帮您轻松管理复杂的工作


以全图形方式管理最多 12,000 个 Cat 6A 测试结果

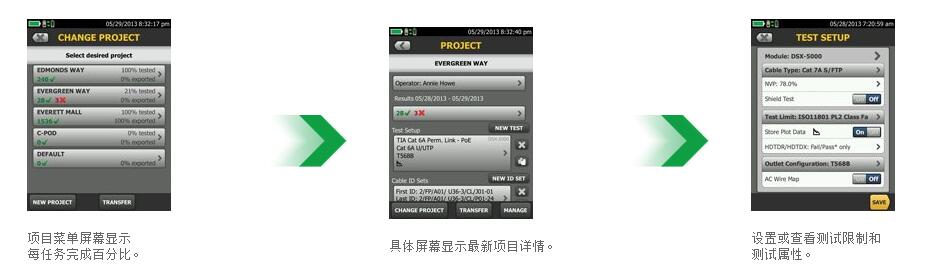

管理有多个团队参与、使用多个测试仪和具有多种要求的多项工作不但费时,而且容易出错。越来越庞大的作业规模使得项目组织比以往更加重要。DSX CableAnalyzer 系列的新 ProjX 管理系统通过一个项目文件将所有工作详情保存在一个简单的名称下,避免了在开始一个项目后需要重新输入工作详情的情况。这样可减少从一项作业转换到另一项时或在一项作业中使用多个测试仪时的设置错误或文件丢失。此外,它还可按线缆 ID 提供测试结果,合并所有更改且不会产生重复,且以最后安装的铜缆或光纤模块为默认对象。ProjX 管理系统以 0-100% 的比例提供各项作业的实时完成状态,可使操作员选择分开执行任何需要进行其他分析的测试,并确保不会漏掉任何内容。“稍后修复”选项可创建用于纠正任意工作质量问题的竣工查核事项清单或自动完成清单。ProjX 能够真正地提高项目经理及组长们的效率。








Taptive™ 用户界面简化仪器设置,杜绝错误并加快了故障诊断速度


电容触摸屏可使您更快地完成测试仪设置且支持所有标准



Taptive 用户界面非常简单易用,即使最新入门的技术人员也能根据各种材料类型和测试要求执行测试。电容屏 Taptive 用户界面让您能够从菜单屏幕方便地访问所有作业。轻触您正在执行的工作,宽大明亮的显示屏将确认需要执行的测试,动画式说明则简化了测试仪的配置,保证测试的正确性。








以超快速度执行



十秒钟的 Cat 6A 测试时间和最快的提交认证结果的方式

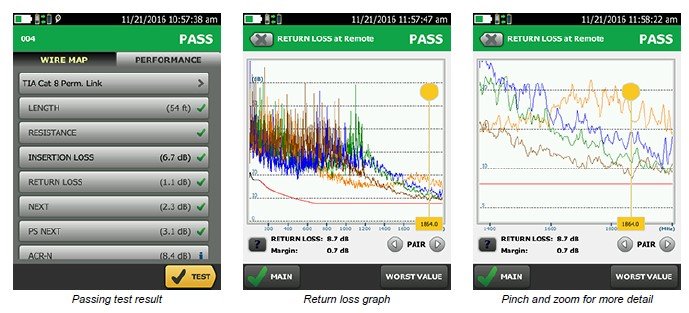

没有任何其他测试仪可为如此多的测试提供如此快的速度。在 8 秒内完成 Cat 6A 铜缆认证,或者只需 3 秒即可完成两根光纤的双波长认证。Versiv 受到世界各地电缆供应商的认可,是完成项目和系统验收的最快方式。迅速得到通过或失败结果,方便地按标准值检查各个测试参数,或分析图形上的特定区域。

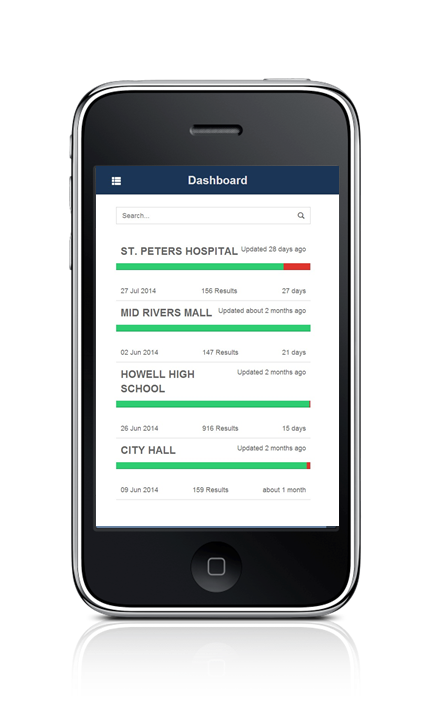

LinkWare™ Live 测试结果管理服务



LinkWare Live 是云式服务,任何人均可在任何设备上随时随地管理认证工作。通过 LinkWare Live,您可以




● 了解每项任务的每次测试。使用任意智能设备即可查看任意项目的情况,分析每一次测试,即时获得错误设置或线缆 ID 的通知。


● 良好的开始是成功的一半。使用计算机或平板定义线缆 ID 和测试设置。然后将其发送到测试现场的测试仪或 Brother 打印机,实现无错误测试以及粘贴标签。

● 确保您的测试仪处于最新状态。标准随时可能在没有通知的情况下发生变化,而过时的测试报告可能意味着数小时的重新测试。LinkWare Live 能够自动保证测试仪保持更新。

● 不要再把时间和汽油浪费在送测试仪回办公室上。通过 Wi-Fi 直接将测试结果从工作场所上传到 LinkWare Live,然后自动下载到正确的任务中,以使用 LinkWare PC 快速生成报告。

● 避免项目拖延。跟踪所有测试仪的最后使用位置并监控其状态,确保它们始终处于校准状态并运行最新固件。

● 支持所有 Versiv 型号:DSX CableAnalyzer 系列、CertiFiber Pro、OptiFiber Pro 和 FI-7000。





CableAnalyzer 对比指南

功能 DSX-600 Versiv DSX-5000 Versiv DSX-8000
说明 必不可少的 Cat 6A 和 Class EA 铜缆测试仪 Cat 6A 和 Class FA 铜缆测试仪 最快、最准确的 Cat 8 和 Class I/II 铜缆测试仪
Cat 3 – Cat 6A / Class EA X X X
Cat 6A / Class FA X X
Cat 8 / Class I/II X
最大频率 500 MHz 1000 MHz 2000 MHz
自动测试时间 10 秒 Class EA/Cat 6A
9 秒 Class E/Cat 6
10 秒 Class EA/Cat 6A
9 秒 Class E/Cat 6
16 秒 Cat 8 / Class I/II
8 秒 Class EA/Cat 6A
7 秒 Class E/Cat 6
屏蔽完整性测试 X X X
内存 ≈ 12,000 Cat 6A 带图 ≈ 12,000 Cat 6A 带图 ≈ 12,000 Cat 6A 带图
电池寿命 ≈ 8 小时 ≈ 8 小时 ≈ 8 小时
线缆标识符长度 60 字符 60 字符 60 字符
永久链路适配器 可选 X X
ProjXTM 项目管理 X X X
TaptiveTM 手势用户界面 X X X
先进的故障信息诊断 有限 – (HDTDR & HDTDX) X X
PoE 电阻不平衡 X X
集成外部串扰功能 X X
LinkWareTM 专业报告 X X X
LinkWareTM 实时支持 X X X
TCL 测量 X X
同轴适配器 可选 可选 可选
M12 适配器 可选 可选 可选
跳线适配器 可选 可选
光纤 – OLTS、OTDR 和检测 可选 可选






线缆类型
屏蔽和非屏蔽的双绞 LAN 布线 TIA 类别3、4、5、5e、6、6A:100 Ω
ISO/IEC Class C, D, E, EA:100Ω 和 120Ω
一般规格
自动测试速度 5e 或 6 类/Class D 或 E 的全双向自动测试:9 秒;
完整的双向 6A 类/ EA 级自动测试:10 秒
支持的测试参数(测试标准决定了报告的参数和频率范围) 接线图,长度,传播延迟,延迟偏差,直流回路电阻,插入损耗(衰减),回波损耗 (RL),近端串扰 (NEXT),衰减串扰比 (ACR-N),ACR-F (ELFEXT),综合 ACR-F (PS ELFEXT),综合 NEXT,综合 ACR-N
最大频率 500 MHz
测试结果存储 12,000 Cat 6A 带图
显示屏 5.7 英寸 LCD,具有感应电容触摸屏
体积 主机与智能远端单元:2.625 英寸 x 5.25 英寸 x 11.0 英寸(6.67 厘米 x 13.33 厘米 x27.94 厘米)
重量 3 磅(1.36 千克)
电池 锂离子电池组,7.2 V
电池寿命 8小时
电池充电时间 4 小时(40˚ C 以下,测试仪关闭)
环境规格
操作温度 32° F 至 113° F(0° C 至 45° C)
贮存温度 -22° F 至 +140° F(-30° C 至 +60° C)
工作相对湿度(% RH 无冷凝) 0% - 90%, 32° F - 95° F:(0° C - 35° C)
0% - 70%, 95° F - 113° F:(35° C - 45° C)
振动 随机,2 g,5 Hz -500 Hz
冲击 1 米跌落试验(无论是否带有模块和适配器)
安全 CSA 22.2 No. 61010, IEC 61010-1 第 3
海拔 13,123 英尺 (4,000 m)
10,500 英尺(3,200 米),含交流适配器
EMC EN 61326-1:便携




型号/名称 说明
DSX-600

DSX-600 CableAnalyzer 主测试仪和智能远端,Cat 6A/ Class EA 通道适配器 (2),6 英寸 (15 cm) RJ45 基准跳线 (1),便携软包,USB 计算机通信线,AC 适配器 (2) 和 DSX-600 入门指南

DSX-600-PRO

DSX-600 CableAnalyzer 主测试仪和智能远端,Cat 6A/ Class EA 通道适配器 (2),6 英寸 (15 cm) RJ45 基准跳线 (1),Cat 6A/Class EA 永久链路适配器 (2),便携软包,USB 计算机通信线,AC 适配器 (2) 和 DSX-600 入门指南
